Precision Piezo Stage PPS-50

Product Highlights

  • Travel Range:
    26mm, up to 100mm
  • Encoder Resolution:
    1nm (Digital Encoder)
  • Repeatability, bi-directional:
    ± 20nm
  • Repeatability, uni-directional:
    ± 20nm
  • Max. Speed:
    10 mm/s (NanoDrive)
  • Max. Load:
    2kg
  • Encoder Options:
    Digital (RS-422),Absolute (BiSS C)
  • Height:
    15mm
  • Bearing Type:
    Crossed Roller (Anti-creep)

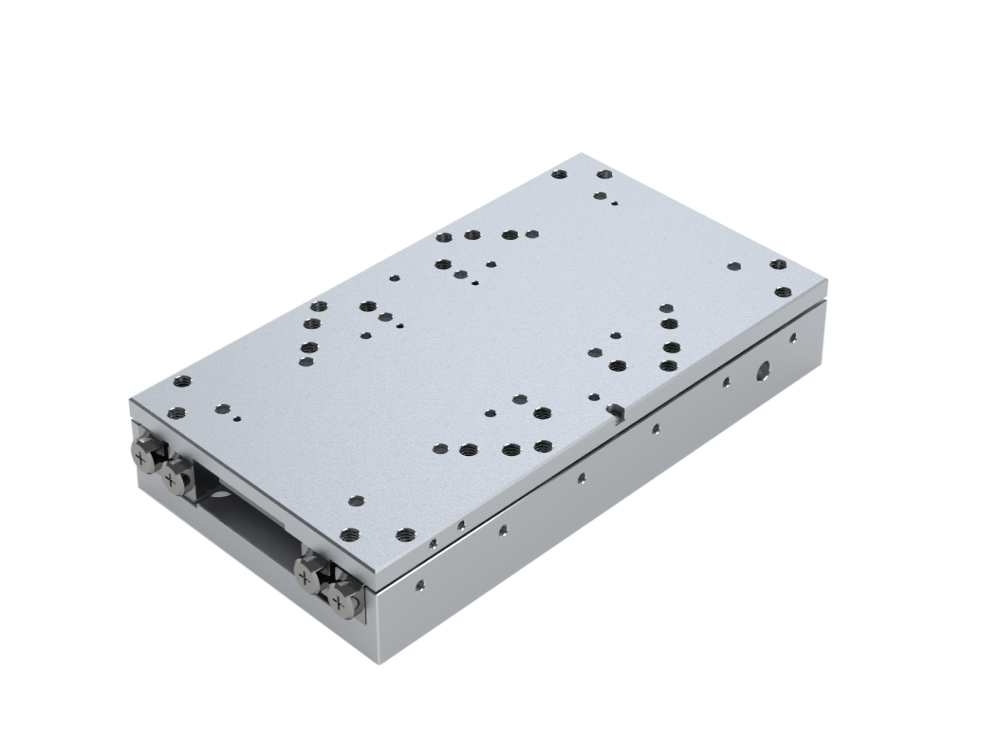

PPS-50 Bare Aluminum-1.jpg

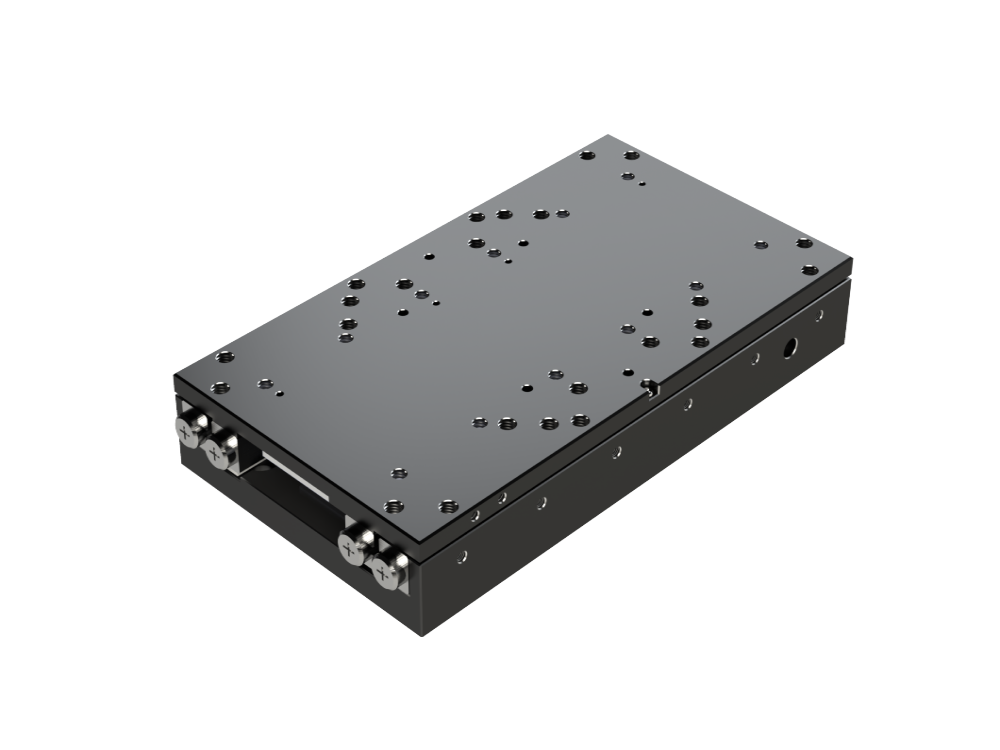

PPS-50 Black Anodized_Resized-4.jpg

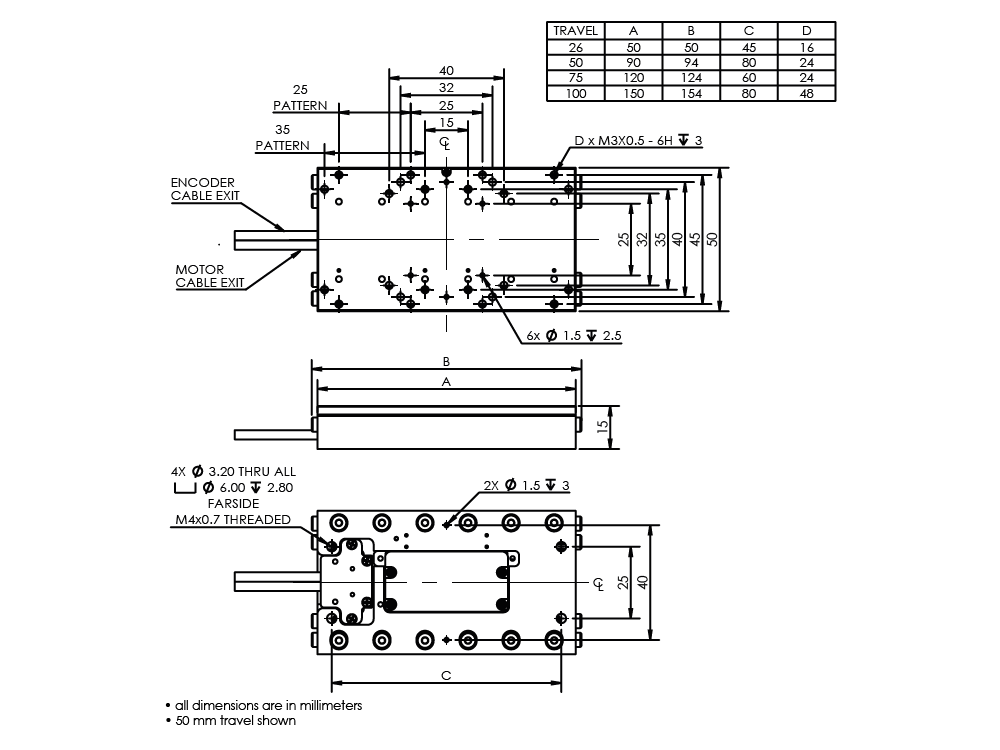

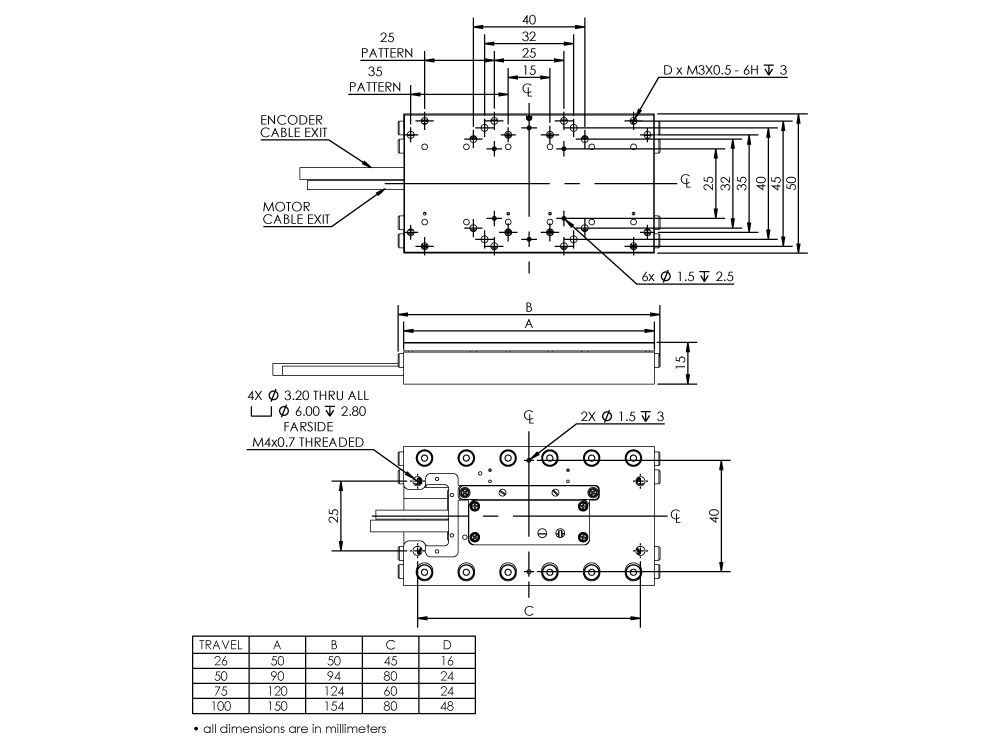

PPS-50 Stage Dimensions_1.0-1.jpg

Description


The precision piezo stage PPS-50 allows nanopositioning of high loads. Anti-creep, crossed roller bearings assure high stiffness for loads up to 20N. The PPS-50 is fully integrated with our patented multi-phase piezo motor and optional high resolution encoder (up to 1nm resolution) or absolute encoder. PPS-50 can also be combined with our rotary and gonio stages for ultimate motion fexibility. The PPS-50 is compatible with MMC-100, MMC-110 and NanoDrive controllers.


Specifications


Travel Dependent
Travel Range 26 mm 50 mm 75 mm 100 mm
Straightness, Flatness (µm) ± 2 ± 3 ± 4 ± 5
Pitch (µrad) N/A N/A N/A N/A
Yaw (µrad) N/A N/A N/A N/A
Weight (g), Open Loop 110 185 245 305
Weight (g), Closed Loop 115 190 250 310
Limit Switch None, Magnetic
Motor Compatibility
Motor Type Piezo Motor, Piezo Motor, High Force (MMC-110 only)
Max. Speed (mm/s) 10 (MMC-110 and NanoDrive), 2 (MMC-100)
Motor/Feedback Dependent Specifications
Encoder Option None (Open Loop) Digital (RS-422) Absolute Optical (BiSS C)
Typical Resolution (nm) 1 1 25
Repeatability, bi-directional (nm) N/A ± 20 ± 100
Repeatability, uni-directional (nm) N/A ± 20 ± 100
Load Characteristics
Orientation Fx (N) Fy (N) Fz (N) Mx (N·m) My (N·m) Mz (N·m)
Max. Load 2 20 20 0.2 0.2 0.125
High Force Max. Load 5 20 20 0.2 0.2 0.125
Operating Conditions
Environmental Options Atmospheric High Vacuum 10-6 mbar Ultra High Vacuum 10-9 mbar Non-Magnetic


CAD Files


Product Configurations
3D Preview
CAD
PPS-50-11000
Motor Type
Piezo Motor
Travel Range
26 mm
Encoder Option
None (Open Loop)
Limit Switch
None
Environmental Options
Atmospheric
PPS-50-11006
Motor Type
Piezo Motor
Travel Range
26 mm
Encoder Option
None (Open Loop)
Limit Switch
None
Environmental Options
High Vacuum 10-6 mbar
PPS-50-11009
Motor Type
Piezo Motor
Travel Range
26 mm
Encoder Option
None (Open Loop)
Limit Switch
None
Environmental Options
Ultra High Vacuum 10-9 mbar
PPS-50-1100M
Motor Type
Piezo Motor
Travel Range
26 mm
Encoder Option
None (Open Loop)
Limit Switch
None
Environmental Options
Non-Magnetic
PPS-50-11010
Motor Type
Piezo Motor
Travel Range
26 mm
Encoder Option
None (Open Loop)
Limit Switch
Magnetic
Environmental Options
Atmospheric
PPS-50-11016
Motor Type
Piezo Motor
Travel Range
26 mm
Encoder Option
None (Open Loop)
Limit Switch
Magnetic
Environmental Options
High Vacuum 10-6 mbar
PPS-50-11300
Motor Type
Piezo Motor
Travel Range
26 mm
Encoder Option
Digital (RS-422)
Limit Switch
None
Environmental Options
Atmospheric
PPS-50-11306
Motor Type
Piezo Motor
Travel Range
26 mm
Encoder Option
Digital (RS-422)
Limit Switch
None
Environmental Options
High Vacuum 10-6 mbar
PPS-50-11309
Motor Type
Piezo Motor
Travel Range
26 mm
Encoder Option
Digital (RS-422)
Limit Switch
None
Environmental Options
Ultra High Vacuum 10-9 mbar
PPS-50-1130M
Motor Type
Piezo Motor
Travel Range
26 mm
Encoder Option
Digital (RS-422)
Limit Switch
None
Environmental Options
Non-Magnetic
PPS-50-11310
Motor Type
Piezo Motor
Travel Range
26 mm
Encoder Option
Digital (RS-422)
Limit Switch
Magnetic
Environmental Options
Atmospheric
PPS-50-11316
Motor Type
Piezo Motor
Travel Range
26 mm
Encoder Option
Digital (RS-422)
Limit Switch
Magnetic
Environmental Options
High Vacuum 10-6 mbar
PPS-50-11500
Motor Type
Piezo Motor
Travel Range
26 mm
Encoder Option
Absolute Optical (BiSS C)
Limit Switch
None
Environmental Options
Atmospheric
PPS-50-11506
Motor Type
Piezo Motor
Travel Range
26 mm
Encoder Option
Absolute Optical (BiSS C)
Limit Switch
None
Environmental Options
High Vacuum 10-6 mbar
PPS-50-1150M
Motor Type
Piezo Motor
Travel Range
26 mm
Encoder Option
Absolute Optical (BiSS C)
Limit Switch
None
Environmental Options
Non-Magnetic
PPS-50-12000
Motor Type
Piezo Motor
Travel Range
50 mm
Encoder Option
None (Open Loop)
Limit Switch
None
Environmental Options
Atmospheric
PPS-50-12006
Motor Type
Piezo Motor
Travel Range
50 mm
Encoder Option
None (Open Loop)
Limit Switch
None
Environmental Options
High Vacuum 10-6 mbar
PPS-50-12009
Motor Type
Piezo Motor
Travel Range
50 mm
Encoder Option
None (Open Loop)
Limit Switch
None
Environmental Options
Ultra High Vacuum 10-9 mbar
PPS-50-1200M
Motor Type
Piezo Motor
Travel Range
50 mm
Encoder Option
None (Open Loop)
Limit Switch
None
Environmental Options
Non-Magnetic
PPS-50-12010
Motor Type
Piezo Motor
Travel Range
50 mm
Encoder Option
None (Open Loop)
Limit Switch
Magnetic
Environmental Options
Atmospheric
PPS-50-12016
Motor Type
Piezo Motor
Travel Range
50 mm
Encoder Option
None (Open Loop)
Limit Switch
Magnetic
Environmental Options
High Vacuum 10-6 mbar
PPS-50-12300
Motor Type
Piezo Motor
Travel Range
50 mm
Encoder Option
Digital (RS-422)
Limit Switch
None
Environmental Options
Atmospheric
PPS-50-12306
Motor Type
Piezo Motor
Travel Range
50 mm
Encoder Option
Digital (RS-422)
Limit Switch
None
Environmental Options
High Vacuum 10-6 mbar
PPS-50-12309
Motor Type
Piezo Motor
Travel Range
50 mm
Encoder Option
Digital (RS-422)
Limit Switch
None
Environmental Options
Ultra High Vacuum 10-9 mbar
PPS-50-1230M
Motor Type
Piezo Motor
Travel Range
50 mm
Encoder Option
Digital (RS-422)
Limit Switch
None
Environmental Options
Non-Magnetic
PPS-50-12310
Motor Type
Piezo Motor
Travel Range
50 mm
Encoder Option
Digital (RS-422)
Limit Switch
Magnetic
Environmental Options
Atmospheric
PPS-50-12316
Motor Type
Piezo Motor
Travel Range
50 mm
Encoder Option
Digital (RS-422)
Limit Switch
Magnetic
Environmental Options
High Vacuum 10-6 mbar
PPS-50-12500
Motor Type
Piezo Motor
Travel Range
50 mm
Encoder Option
Absolute Optical (BiSS C)
Limit Switch
None
Environmental Options
Atmospheric
PPS-50-12506
Motor Type
Piezo Motor
Travel Range
50 mm
Encoder Option
Absolute Optical (BiSS C)
Limit Switch
None
Environmental Options
High Vacuum 10-6 mbar
PPS-50-1250M
Motor Type
Piezo Motor
Travel Range
50 mm
Encoder Option
Absolute Optical (BiSS C)
Limit Switch
None
Environmental Options
Non-Magnetic
PPS-50-13000
Motor Type
Piezo Motor
Travel Range
75 mm
Encoder Option
None (Open Loop)
Limit Switch
None
Environmental Options
Atmospheric
PPS-50-13006
Motor Type
Piezo Motor
Travel Range
75 mm
Encoder Option
None (Open Loop)
Limit Switch
None
Environmental Options
High Vacuum 10-6 mbar
PPS-50-13009
Motor Type
Piezo Motor
Travel Range
75 mm
Encoder Option
None (Open Loop)
Limit Switch
None
Environmental Options
Ultra High Vacuum 10-9 mbar
PPS-50-1300M
Motor Type
Piezo Motor
Travel Range
75 mm
Encoder Option
None (Open Loop)
Limit Switch
None
Environmental Options
Non-Magnetic
PPS-50-13010
Motor Type
Piezo Motor
Travel Range
75 mm
Encoder Option
None (Open Loop)
Limit Switch
Magnetic
Environmental Options
Atmospheric
PPS-50-13016
Motor Type
Piezo Motor
Travel Range
75 mm
Encoder Option
None (Open Loop)
Limit Switch
Magnetic
Environmental Options
High Vacuum 10-6 mbar
PPS-50-13300
Motor Type
Piezo Motor
Travel Range
75 mm
Encoder Option
Digital (RS-422)
Limit Switch
None
Environmental Options
Atmospheric
PPS-50-13306
Motor Type
Piezo Motor
Travel Range
75 mm
Encoder Option
Digital (RS-422)
Limit Switch
None
Environmental Options
High Vacuum 10-6 mbar
PPS-50-13309
Motor Type
Piezo Motor
Travel Range
75 mm
Encoder Option
Digital (RS-422)
Limit Switch
None
Environmental Options
Ultra High Vacuum 10-9 mbar
PPS-50-1330M
Motor Type
Piezo Motor
Travel Range
75 mm
Encoder Option
Digital (RS-422)
Limit Switch
None
Environmental Options
Non-Magnetic
PPS-50-13310
Motor Type
Piezo Motor
Travel Range
75 mm
Encoder Option
Digital (RS-422)
Limit Switch
Magnetic
Environmental Options
Atmospheric
PPS-50-13316
Motor Type
Piezo Motor
Travel Range
75 mm
Encoder Option
Digital (RS-422)
Limit Switch
Magnetic
Environmental Options
High Vacuum 10-6 mbar
PPS-50-13500
Motor Type
Piezo Motor
Travel Range
75 mm
Encoder Option
Absolute Optical (BiSS C)
Limit Switch
None
Environmental Options
Atmospheric
PPS-50-13506
Motor Type
Piezo Motor
Travel Range
75 mm
Encoder Option
Absolute Optical (BiSS C)
Limit Switch
None
Environmental Options
High Vacuum 10-6 mbar
PPS-50-1350M
Motor Type
Piezo Motor
Travel Range
75 mm
Encoder Option
Absolute Optical (BiSS C)
Limit Switch
None
Environmental Options
Non-Magnetic
PPS-50-14000
Motor Type
Piezo Motor
Travel Range
100 mm
Encoder Option
None (Open Loop)
Limit Switch
None
Environmental Options
Atmospheric
PPS-50-14006
Motor Type
Piezo Motor
Travel Range
100 mm
Encoder Option
None (Open Loop)
Limit Switch
None
Environmental Options
High Vacuum 10-6 mbar
PPS-50-14009
Motor Type
Piezo Motor
Travel Range
100 mm
Encoder Option
None (Open Loop)
Limit Switch
None
Environmental Options
Ultra High Vacuum 10-9 mbar
PPS-50-1400M
Motor Type
Piezo Motor
Travel Range
100 mm
Encoder Option
None (Open Loop)
Limit Switch
None
Environmental Options
Non-Magnetic
PPS-50-14010
Motor Type
Piezo Motor
Travel Range
100 mm
Encoder Option
None (Open Loop)
Limit Switch
Magnetic
Environmental Options
Atmospheric
PPS-50-14016
Motor Type
Piezo Motor
Travel Range
100 mm
Encoder Option
None (Open Loop)
Limit Switch
Magnetic
Environmental Options
High Vacuum 10-6 mbar
PPS-50-14300
Motor Type
Piezo Motor
Travel Range
100 mm
Encoder Option
Digital (RS-422)
Limit Switch
None
Environmental Options
Atmospheric
PPS-50-14306
Motor Type
Piezo Motor
Travel Range
100 mm
Encoder Option
Digital (RS-422)
Limit Switch
None
Environmental Options
High Vacuum 10-6 mbar
PPS-50-14309
Motor Type
Piezo Motor
Travel Range
100 mm
Encoder Option
Digital (RS-422)
Limit Switch
None
Environmental Options
Ultra High Vacuum 10-9 mbar
PPS-50-1430M
Motor Type
Piezo Motor
Travel Range
100 mm
Encoder Option
Digital (RS-422)
Limit Switch
None
Environmental Options
Non-Magnetic
PPS-50-14310
Motor Type
Piezo Motor
Travel Range
100 mm
Encoder Option
Digital (RS-422)
Limit Switch
Magnetic
Environmental Options
Atmospheric
PPS-50-14316
Motor Type
Piezo Motor
Travel Range
100 mm
Encoder Option
Digital (RS-422)
Limit Switch
Magnetic
Environmental Options
High Vacuum 10-6 mbar
PPS-50-14500
Motor Type
Piezo Motor
Travel Range
100 mm
Encoder Option
Absolute Optical (BiSS C)
Limit Switch
None
Environmental Options
Atmospheric
PPS-50-14506
Motor Type
Piezo Motor
Travel Range
100 mm
Encoder Option
Absolute Optical (BiSS C)
Limit Switch
None
Environmental Options
High Vacuum 10-6 mbar
PPS-50-1450M
Motor Type
Piezo Motor
Travel Range
100 mm
Encoder Option
Absolute Optical (BiSS C)
Limit Switch
None
Environmental Options
Non-Magnetic
PPS-50-52000
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
50 mm
Encoder Option
None (Open Loop)
Limit Switch
None
Environmental Options
Atmospheric
PPS-50-52006
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
50 mm
Encoder Option
None (Open Loop)
Limit Switch
None
Environmental Options
High Vacuum 10-6 mbar
PPS-50-52009
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
50 mm
Encoder Option
None (Open Loop)
Limit Switch
None
Environmental Options
Ultra High Vacuum 10-9 mbar
PPS-50-5200M
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
50 mm
Encoder Option
None (Open Loop)
Limit Switch
None
Environmental Options
Non-Magnetic
PPS-50-52010
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
50 mm
Encoder Option
None (Open Loop)
Limit Switch
Magnetic
Environmental Options
Atmospheric
PPS-50-52016
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
50 mm
Encoder Option
None (Open Loop)
Limit Switch
Magnetic
Environmental Options
High Vacuum 10-6 mbar
PPS-50-52300
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
50 mm
Encoder Option
Digital (RS-422)
Limit Switch
None
Environmental Options
Atmospheric
PPS-50-52306
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
50 mm
Encoder Option
Digital (RS-422)
Limit Switch
None
Environmental Options
High Vacuum 10-6 mbar
PPS-50-52309
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
50 mm
Encoder Option
Digital (RS-422)
Limit Switch
None
Environmental Options
Ultra High Vacuum 10-9 mbar
PPS-50-5230M
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
50 mm
Encoder Option
Digital (RS-422)
Limit Switch
None
Environmental Options
Non-Magnetic
PPS-50-52310
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
50 mm
Encoder Option
Digital (RS-422)
Limit Switch
Magnetic
Environmental Options
Atmospheric
PPS-50-52500
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
50 mm
Encoder Option
Absolute Optical (BiSS C)
Limit Switch
None
Environmental Options
Atmospheric
PPS-50-52506
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
50 mm
Encoder Option
Absolute Optical (BiSS C)
Limit Switch
None
Environmental Options
High Vacuum 10-6 mbar
PPS-50-5250M
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
50 mm
Encoder Option
Absolute Optical (BiSS C)
Limit Switch
None
Environmental Options
Non-Magnetic
PPS-50-53000
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
75 mm
Encoder Option
None (Open Loop)
Limit Switch
None
Environmental Options
Atmospheric
PPS-50-53006
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
75 mm
Encoder Option
None (Open Loop)
Limit Switch
None
Environmental Options
High Vacuum 10-6 mbar
PPS-50-53009
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
75 mm
Encoder Option
None (Open Loop)
Limit Switch
None
Environmental Options
Ultra High Vacuum 10-9 mbar
PPS-50-5300M
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
75 mm
Encoder Option
None (Open Loop)
Limit Switch
None
Environmental Options
Non-Magnetic
PPS-50-53010
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
75 mm
Encoder Option
None (Open Loop)
Limit Switch
Magnetic
Environmental Options
Atmospheric
PPS-50-53016
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
75 mm
Encoder Option
None (Open Loop)
Limit Switch
Magnetic
Environmental Options
High Vacuum 10-6 mbar
PPS-50-53300
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
75 mm
Encoder Option
Digital (RS-422)
Limit Switch
None
Environmental Options
Atmospheric
PPS-50-53306
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
75 mm
Encoder Option
Digital (RS-422)
Limit Switch
None
Environmental Options
High Vacuum 10-6 mbar
PPS-50-53309
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
75 mm
Encoder Option
Digital (RS-422)
Limit Switch
None
Environmental Options
Ultra High Vacuum 10-9 mbar
PPS-50-5330M
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
75 mm
Encoder Option
Digital (RS-422)
Limit Switch
None
Environmental Options
Non-Magnetic
PPS-50-53310
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
75 mm
Encoder Option
Digital (RS-422)
Limit Switch
Magnetic
Environmental Options
Atmospheric
PPS-50-53500
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
75 mm
Encoder Option
Absolute Optical (BiSS C)
Limit Switch
None
Environmental Options
Atmospheric
PPS-50-53506
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
75 mm
Encoder Option
Absolute Optical (BiSS C)
Limit Switch
None
Environmental Options
High Vacuum 10-6 mbar
PPS-50-5350M
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
75 mm
Encoder Option
Absolute Optical (BiSS C)
Limit Switch
None
Environmental Options
Non-Magnetic
PPS-50-54000
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
100 mm
Encoder Option
None (Open Loop)
Limit Switch
None
Environmental Options
Atmospheric
PPS-50-54006
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
100 mm
Encoder Option
None (Open Loop)
Limit Switch
None
Environmental Options
High Vacuum 10-6 mbar
PPS-50-54009
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
100 mm
Encoder Option
None (Open Loop)
Limit Switch
None
Environmental Options
Ultra High Vacuum 10-9 mbar
PPS-50-5400M
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
100 mm
Encoder Option
None (Open Loop)
Limit Switch
None
Environmental Options
Non-Magnetic
PPS-50-54010
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
100 mm
Encoder Option
None (Open Loop)
Limit Switch
Magnetic
Environmental Options
Atmospheric
PPS-50-54016
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
100 mm
Encoder Option
None (Open Loop)
Limit Switch
Magnetic
Environmental Options
High Vacuum 10-6 mbar
PPS-50-54300
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
100 mm
Encoder Option
Digital (RS-422)
Limit Switch
None
Environmental Options
Atmospheric
PPS-50-54306
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
100 mm
Encoder Option
Digital (RS-422)
Limit Switch
None
Environmental Options
High Vacuum 10-6 mbar
PPS-50-54309
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
100 mm
Encoder Option
Digital (RS-422)
Limit Switch
None
Environmental Options
Ultra High Vacuum 10-9 mbar
PPS-50-5430M
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
100 mm
Encoder Option
Digital (RS-422)
Limit Switch
None
Environmental Options
Non-Magnetic
PPS-50-54310
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
100 mm
Encoder Option
Digital (RS-422)
Limit Switch
Magnetic
Environmental Options
Atmospheric
PPS-50-54500
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
100 mm
Encoder Option
Absolute Optical (BiSS C)
Limit Switch
None
Environmental Options
Atmospheric
PPS-50-54506
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
100 mm
Encoder Option
Absolute Optical (BiSS C)
Limit Switch
None
Environmental Options
High Vacuum 10-6 mbar
PPS-50-5450M
Motor Type
Piezo Motor, High Force (MMC-110 only)
Travel Range
100 mm
Encoder Option
Absolute Optical (BiSS C)
Limit Switch
None
Environmental Options
Non-Magnetic
